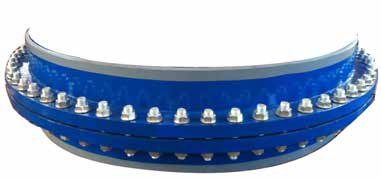

絕緣法蘭英文（Insulating flange）是對同 時具有埋地鋼質管道要求的密封性能和電化腐 蝕防護工程所要求的電絕緣性能的管道法蘭接 頭的統稱。它包括一對鋼質法蘭、兩法蘭間的 絕緣密封件、法蘭緊固件和緊固件絕緣零件以 及與兩片法蘭已分別相焊的一對鋼質短管。

絕緣法蘭與絕緣接頭是為石油、化工等行業生產的產品，它結構簡單，使用安全， 性能可靠，得到用戶廣泛好評。絕緣法蘭產品已形成系列，當有特殊情況時，可依據 用戶要求另行設計制造。

產品用途

絕緣法蘭主要應用于燃?xì)廨斉涔芫€和燃?xì)庹{(diào)壓、計量、存儲等設備之間，其主要 作用是將燃?xì)廨斉涔芫€的各段間、設備與管線間相互絕緣隔離，保護其不受化學腐 蝕， 延長 管線和設備使用壽命。產品符合 SY/T0516-1997《絕緣法蘭設計技術規定》標準。

產品分類

本產品按其絕緣密封件的不同分為比壓密封型絕緣法蘭（簡稱 I 型絕緣法蘭）和 自緊密封型絕緣法蘭（簡稱 II 型絕緣法蘭）兩種。

產品特點

1、具有埋地管道電化腐蝕防護工程所要求的電絕緣性能。

2、能在管輸介質要求的溫度、壓力下長期可靠的工作，有足夠的強度和密封性能。

3、結構合理，組裝、拆卸、更換零件方便。

老式絕緣法蘭的結構及特點

老式Ⅰ型絕緣法蘭的構成是在兩片對焊平面法蘭之間加裝法蘭絕緣墊片及在緊固 連接螺栓上加裝絕緣套與絕緣螺栓墊片組成。其結構組裝圖如圖 1 所示，其法蘭絕緣 墊片材料選用耐油橡膠石棉板、氯丁橡膠板、織物基氯丁橡膠板和聚四氟乙烯等材料 制造。絕緣螺栓套和絕緣螺栓墊片采用高強度的酚醛層壓布板及壓布管制作。其特點是： 鋼性好，絕緣性能穩定，需要有專門的安裝位置專門安裝，造價高。

新型絕緣法蘭的開發

對老式絕緣法蘭的結構進行了適用型改進。在城市燃?xì)廨斉涔こ讨?，針對城市?氣輸配工程壓力低（PN ≤ 2.5MPa），管網壓力 PN ≤ 0.4MPa 的特點進行改進。在管網輸配工程中運用鋼制平面法蘭代替對焊平面法蘭，法蘭絕緣墊片采用聚四氟乙烯、 耐油橡膠石棉片、氯丁橡膠等材料制造，而將緊固螺栓的絕緣套及絕緣墊合二為一， 且縮短絕緣套一半做成整體式高強度絕緣套墊。將穿套墊鋼法蘭的螺栓孔擴大至能穿 絕緣套墊；從而保證套墊內孔徑適合原鋼法蘭所用螺栓的要求，這樣便制成了一種特 殊作用的鋼法蘭，組裝后便成了新型絕緣法蘭，它既可單獨安裝，也可與連接閥門一 并安裝；既節約了工程費用，又節約了現場安裝位置，是一種簡單適用的新型絕緣法蘭， 且造價特別低。

絕緣原理及性能

絕緣法蘭的工作原理是，利用絕緣法蘭中的絕緣墊片及高強度絕緣套墊的電絕緣 性能進行絕緣法蘭兩邊的電絕緣進行工作的。根據工程實際，我們對該絕緣法蘭的絕 緣性能按《絕緣法蘭設計技術規定》（SY/T0516--1997）中的有關要求及《埋地鋼質 管道陰極保護參數測試方法》（SYJ23—86）中的有關方法進行測試，測試結果表明： 絕緣墊片及緊固螺栓的絕緣套墊在絕緣工作表面間的電阻值能滿足規范要求。

使用情況

此種絕緣法蘭在進行了陰極保護的輸配管網的樓幢閥處及需進行電位分片（區） 隔離的埋地管閥井中使用。進行埋地輸配管網的分片（區）隔離可以較清楚地掌握各 片（區）管網的陰極保護情況；對陰極保護分片（區）進行評價，針對不同的陰極保 護情況進行處理；當相鄰片（區）的保護電位相同（或相近）且達到保護電位要求時， 可用跨條將絕緣法蘭兩邊連通進行統一保護；當相鄰片（區）的保護電位相差較大時 且有達不到保護電位要求的片（區）時，可將達不到保護電位要求的片（區）進行特 殊處理直至符合要求為止，以后再連片運行。

標準

國標法蘭英文（National standardflange）是指按中華人民共和國國家標準《GB/ T 9112~9124-2010 鋼制管法蘭》的規定生產的法蘭片。

國標法蘭標準由中華人民共和國國家質量監督檢驗檢疫總局和中國國家標準化管 理委員會于 2011-01-10 聯合發布，從 2011-10-01 起實施的推薦性標準。

GB/T 9112~9124-2010 一共包括了以下 13 項標準： 代替了國標 GB/T9112-2000;GB/T10745-1989 標準

GB/T 9112-2010 鋼制管法蘭 類型與參數 GB/T 9113-2010 整體鋼制管法蘭

GB/T 9114-2010 帶頸螺紋鋼制管法蘭

GB/T 9115-2010 對焊鋼制管法蘭

GB/T 9116-2010 帶頸平焊鋼制管法蘭

GB/T 9117-2010 帶頸承插焊鋼制管法蘭

GB/T 9118-2010 對焊環帶頸松套鋼制管法蘭

GB/T 9119-2010 板式平焊鋼制管法蘭

GB/T 9120-2010 對焊環板式松套鋼制管法蘭

GB/T 9121-2010 平焊環板式松套鋼制管法蘭

GB/T 9122-2010 翻邊環板式松套鋼制管法蘭

GB/T 9123-2010 鋼制管法蘭蓋

GB/T 9124-2010 鋼制管法蘭

技術條件

本標準規定的壓力標記分為 PN 標記和 Class 標記。 PN 標記有 12 個壓力等級

分別為：PN2.5;PN6;PN10;PN16;PN25;PN40;PN63;PN100;PN160;PN250;PN320

;PN400

Class 標記有 6 個壓力等級

分別為：Class 150;Class 300;Class 600;Class 900;Class 1500;Class 2500 國標法蘭的另一層意思為：按照國家標準要求的尺寸、公差范圍等生產的法蘭盤，

區別于不按標準尺寸生產的法蘭片也稱二標法蘭 ( 有人叫非標法蘭是不正確的 )，通常 一些無良商家會減少法蘭盤厚度、外徑兩項尺寸來達到節省材料的目的，還有用廢舊 鋼材或邊角料鋼材加工法蘭，通常這種鋼材是化學成分和力學性能不達標的廢料，更 有甚者用黑鋼廠私煉鋼生產法蘭，這種私煉鋼使用的煉鋼技術陳舊無法保證力學性能 和焊接性能，使用時有可能無法和鋼管焊接，或者鋼材本身有裂縫、氣孔等，焊接上 去后也會漏水。所以購買法蘭盤時盡量選用國標法蘭。如果資金有限選擇二標法蘭的 情況下一定要仔細觀察并測量法蘭尺寸以免上當。

管理

1) 每條陰極保護管道，都應制符合本管道實際情況的《陰極保護運行管理規定》， 使陰極保護的日常測試、控制、調整、維修等方面的工作均按此進行。2) 保持室內設 備整潔，達到無故障、無缺陷、無銹蝕、無外來物。實現三圖上墻，即線路走向圖、 保護電位曲線圖、崗位責任制。3) 陰極保護站投產后，電氣設備接線不得擅自改動， 需要改變的應由主管部門作出方案，經批準后方能執行。 4) 每日檢查測量通電點電位， 填寫好運行日志，向生產調度部門匯報陰極保護站運行情況。5) 陰極保護站向管道輸 送電不得中斷，保證全年 98% 以上時間給管道送電。 6) 保持通電點電位在規定值， 沿管道測定陰極保護電位，此種測量在陰極保護站運行初期每周一次，以后每兩周或 一月測量一次。7) 每年在規定時間內測量管道沿線自然電位和土壤電阻率各一次。 8) 檢查和消除管道接地故障，使全線達到完全的陰極保護。
