矩形非金屬膨脹節

Henan Zhongyue Valve Manufacturing Co. Ltd
— 波紋補償器系列—

矩形非金屬膨脹節

矩形非金屬膨脹節
非金屬補償器是由柔性補償件、法蘭或者接管、保溫隔熱材料及螺栓拉桿等構成， 可以在較小的尺寸范圍內提供較大的軸向、角向和側向位移。特性是無反推力，主體 材料為玻璃纖維織物及其涂覆制品，無力的傳遞。使用非金屬補償器可簡化設計，避 免使用大的支架，節省大量的材料和勞動力。繼而起到消聲減震（纖維織物和保溫棉 本身具有吸聲減震的作用，能有效地減少鍋爐、風機等系統的噪聲和震動）的作用。 同時具備優良的耐高溫、耐腐蝕和密封性能，采用有機硅、氟等高分子材料涂覆處理， 具有優良的耐高溫、耐腐蝕和密封性能。安裝維修方便。
非金屬補償器（非金屬膨脹節）性能特點
非金屬補償器主要由柔性補償件（非金屬材料）、兩端連接件（法蘭或端管）、 調整件（螺紋拉桿）及保溫隔熱材料組成。主要用于輸送粉塵、氣體、煙氣、煤氣及 其它氣體補償管道系統因溫度變化、機械振動及基礎下沉所引起的位移補償。
• 補償熱膨脹： 非金屬補償器（非金屬膨脹節）可以在較小的尺寸范圍內提供較大的 多維方向補償。
• 補償安裝誤差：由于管道連接中，系統誤差在所難免，非金屬補償器（非金屬膨脹節） 可以較好地消除安裝誤差。
• 消聲隔震： 纖維織物、保溫棉本身具有吸聲、隔絕震動傳遞的功能，能有效地減小 鍋爐、風機等系統的噪聲和震動。
•  無反推力： 由于主體材料為纖維織物，無力的傳遞。用非金屬膨脹節可簡化設計。
•  密封性能好： 在各種介質作用下，具有良好的密封性。安裝維修方便。

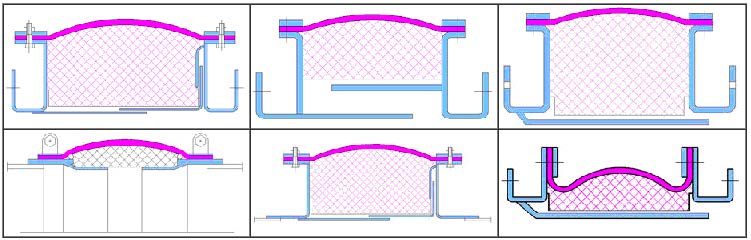

非金屬補償器（非金屬膨脹節）常用的六種結構型式



補償段長度 (h/
mm)

100

200

250

300

350

400

450

500

550

600

650

700

800

900



補償量 (mm)



軸向位移 (x/mm)

-30

-50

-75

-85

-105

-125

-130

-140

-165

-175

-195

-205

-225

-240

+15

+20

+30

+36

+45

+45

+50

+55

+58

+62

+66

+70

+74

+80

橫向位移
(y/mm)

±10

±15

±25

±30

±45

±50

±60

±68

±70

±73

±75

±80

±85

±90

工作溫度 (t℃ )

a=100-200，b=200-300，c=300-450，d=450-500，
e=500-600，f=600-700，g=700-100

工作壓力 P(Kpa)

±10~±300，如用戶要求，超范圍壓力，可另行設計。



流速

a-b

v=8-15

c-d

v8=-20

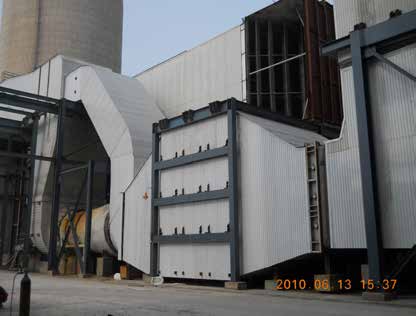

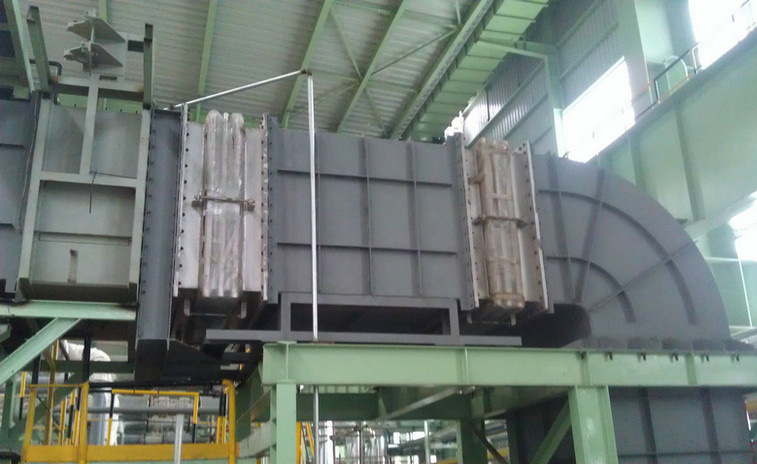

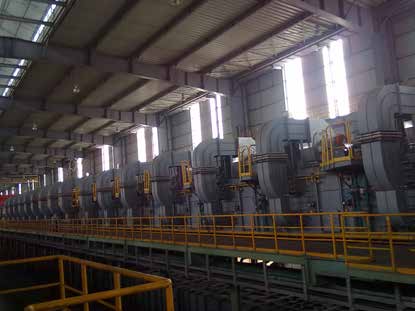

非金屬補償器（非金屬膨脹節）應用范圍
• 燃?xì)廨啓C(jī)排氣管道
• 脫硫系統
• 各種工業的煙風道、排氣系統
• 燃煤鍋爐、循環硫化床鍋爐以及余熱鍋爐的 煙風道

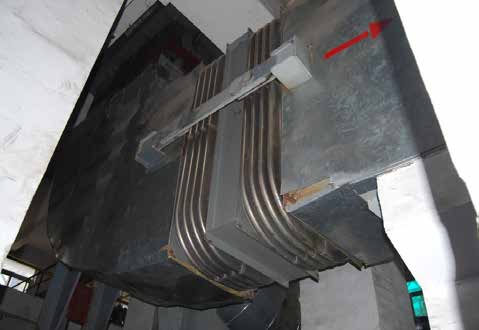

矩形金屬波紋管膨脹節應用范圍
矩形金屬膨脹節用于燃?xì)鉁u輪排氣系統，渦輪機或者冷凝器的連接部位，熱水器 的排氣口，壓力通風扇的封口，廢氣排放管道，交流換熱器，沉淀器和其它的蒸汽及 大型管道系統。
矩形金屬波紋管膨脹節設計主意事項
指定膨脹節的軸向位移 以表明應用在膨脹節上的位移方向是非常重要的，尤其是 大型的矩形管道上。當橫向位移應用在“關鍵部位”要配合等量的軸向位移，這樣要 比僅僅是橫向位移應用 在“非關鍵部位”這種情況的效果要好很多。在許多實例中， 一個較長的復式的矩形金屬膨脹節是**的實際解決方案。矩形金屬膨脹節的原材料 選材范圍非常廣 泛，包括 300 系列奧氏體不銹鋼，和高鎳合金。
矩形金屬波紋管膨脹節使用
