型   號
項   目

KFSD341X-1
(DN40-600)

KFSD341X-2
(DN40-250)

KFSD341X-3
(DN40-150)

工作壓力 MPa（kgf/cm2）

1.0

1.6

2.5

爆破壓力 MPa（kgs/cm2）

2.0

3.0

3.6

真空度 KPa（mmHg）

53.3（400）

86.7（650）

95（713）

適用溫度℃

-15℃ ~+90℃

適用介質(zhì)

空氣、水、油、酸、堿、海水、熱水等

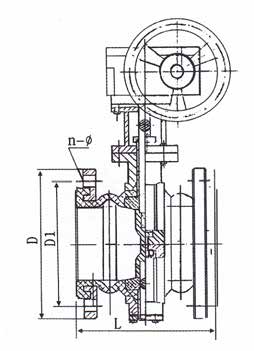

公稱

通徑 DN

螺栓孔中

軸向位

移 mm

橫向

mm

英寸
（in）

長度
L（mm）

法蘭外圓
D（mm）

心圓直徑 D1（mm）

法蘭厚度
B（mm）

螺栓數(shù)
n

螺孔直徑  伸長 壓縮    位移    偏轉(zhuǎn)角度
Ф（mm）                                            （α1+α2

40

 1
1
2

140

145

110

16

4

18

6

10

9

7.5℃

50

2

150

160

125

18

4

18

7

10

10

7.5℃

65

 1
2
2

170

180

145

18

4

18

7

13

11

7.5℃

80

3

190

195

160

20

4

18

8

15

12

7.5℃

100

4

200

215

180

20

8

18

10

19

13

7.5℃

125

5

200

245

210

22

8

18

12

19

13

7.5℃

150

6

210

280

240

22

8

23

12

20

13

7.5℃

200

8

230

335

295

22

8

23

16

25

14

7.5℃

250

10

250

390

350

24

12

23

16

25

22

7.5℃

300

12

270

440

400

26

12

23

16

25

22

7.5℃

350

14

290

500

460

26

16

23

16

25

22

7.5℃

400

16

310

565

515

28

16

25

16

25

22

7.5℃

500

20

350

670

620

32

20

25

16

25

22

7.5℃

600

24

390

780

725

36

20

30

16

25

22

7.5℃

注：此表法蘭按《按全國通用給排水標準圖集》有關(guān)標準制造，工作壓力為 1MPa
