電動通風蝶閥
Henan Zhongyue Valve Manufacturing Co. Ltd— 閥門系列—
電動通風蝶閥
|
工作壓力 |
0.1MPa |
|
適用溫度 |
≤ 350℃ |
|
介質流速 |
≤ 28m/s |
|
適用介質 |
煙氣、空氣、粉塵、氣體、高溫氣體等 |

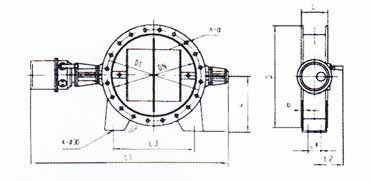

外形尺寸表
|
DN |
D |
D1 |
B |
L |
n-d |
L1 |
L2 |
|
L4 |
H |
電動 |
功率 |
質量 |
|
200 |
320 |
280 |
10 |
160 |
8-Ф18 |
1040 |
200 |
無 基 腳 |
WQ5 |
0.04KW |
83 |
||
|
220 |
340 |
300 |
1060 |
86 |
|||||||||
|
250 |
375 |
335 |
12-Ф18 |
1095 |
92 |
||||||||
|
280 |
420 |
375 |
12 |
180 |
1140 |
98 |
|||||||
|
300 |
440 |
395 |
12-Ф22 |
1160 |
107 |
||||||||
|
320 |
460 |
415 |
1190 |
WQ10 |
0.06KW |
115 |
|||||||
|
350 |
490 |
445 |
1230 |
280 |
126 |
||||||||
|
360 |
500 |
455 |
1240 |
138 |
|||||||||
|
400 |
540 |
495 |
14 |
200 |
16-Ф22 |
1280 |
147 |
||||||
|
450 |
595 |
550 |
1335 |
158 |
|||||||||
|
500 |
645 |
600 |
20-Ф22 |
1385 |
WQ20 |
169 |
|||||||
|
560 |
715 |
665 |
24-Ф26 |
1475 |
177 |
||||||||
|
600 |
755 |
705 |
1515 |
185 |
|||||||||
|
630 |
790 |
740 |
1550 |
WQ30 |
0.09KW |
220 |
|||||||
|
700 |
860 |
810 |
16 |
220 |
20-Ф26 |
1620 |
232 |
||||||
|
800 |
975 |
920 |
24-Ф30 |
1735 |
284 |
||||||||
|
900 |
1075 |
1020 |
240 |
1785 |
325 |
||||||||
|
1000 |
1175 |
1120 |
28-Ф30 |
1825 |
360 |
WQ60 |
0.18KW |
385 |
|||||
|
1100 |
1275 |
1220 |
18 |
|
1915 |
1070 |
120 |
690 |
425 |
||||
|
1120 |
1295 |
1240 |
1935 |
1090 |
700 |
535 |
|||||||
|
1200 |
1375 |
1320 |
32-Ф30 |
2015 |
1170 |
740 |
620 |
||||||
|
1250 |
1425 |
1370 |
280 |
2065 |
1230 |
765 |
WQ120 |
0.37KW |
685 |
||||
|
1300 |
1475 |
1420 |
2110 |
1270 |
790 |
760 |
|||||||
|
1400 |
1575 |
1520 |
36-Ф30 |
2210 |
1360 |
840 |
850 |
||||||
|
1500 |
1690 |
1630 |
20 |
300 |
2325 |
1470 |
925 |
1050 |
|||||
|
1600 |
1970 |
1730 |
40-Ф30 |
2475 |
380 |
1550 |
975 |
WQ250 |
0.55KW |
1230 |
|||
|
1700 |
1890 |
1830 |
320 |
40-Ф30 |
2600 |
1650 |
170 |
1025 |
1480 |
||||
|
1800 |
1990 |
1930 |
2700 |
1730 |
1075 |
1690 |
|||||||
|
1900 |
2090 |
2030 |
22 |
340 |
48-Ф30 |
2800 |
1830 |
1125 |
1990 |
||||
|
2000 |
2190 |
2130 |
2900 |
1930 |
1175 |
2130 |
|||||||
|
2100 |
2290 |
2230 |
360 |
52-Ф33 |
2990 |
400 |
2080 |
1237 |
Z20-18 |
2250 |
|||
|
2200 |
2405 |
2340 |
3105 |
2180 |
1287 |
2370 |
|||||||
|
2300 |
2505 |
2440 |
24 |
380 |
56-Ф33 |
3205 |
2280 |
1337 |
2490 |
||||
|
2400 |
2605 |
2540 |
3305 |
2380 |
210 |
1387 |
2620 |
||||||
|
2500 |
2705 |
2640 |
400 |
60-Ф33 |
3405 |
2480 |
1437 |
2760 |
|||||
|
2600 |
2805 |
2740 |
3505 |
2580 |
1487 |
Z30-18 |
0.75KW |
2890 |
|||||
|
2700 |
2905 |
2840 |
26 |
420 |
64-Ф36 |
3605 |
2645 |
1550 |
3020 |
||||
|
2800 |
3030 |
2960 |
3730 |
2745 |
1600 |
3180 |
|||||||
|
2900 |
3130 |
3060 |
440 |
68-Ф36 |
3830 |
2845 |
1650 |
3340 |
|||||
|
3000 |
3230 |
3160 |
3930 |
2945 |
1700 |
3460 |
|||||||
