多功能水力控制閥

Henan Zhongyue Valve Manufacturing Co. Ltd
— 閥門系列—

多功能水力控制閥

安裝在給排水、建筑、石油化工、食品、醫藥、電站核電等領域的去水、進水、潛水泵房、石油、化工流體的輸送系統中，具有電動閥、止回閥和水錘消除器三種功能。能有效地提高系統安全可靠性，滿足系統工程設備自動化控制要求。

結構特點

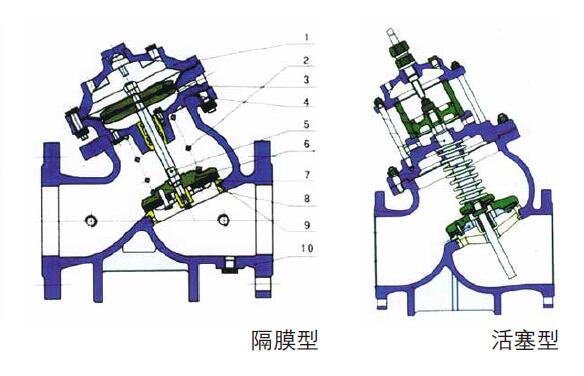

水力控制閥一般分為隔膜和活塞型兩大類，兩者工作原理相同，它由一個主閥（如右圖所示）及其外裝之針閥、導閥、導管和壓力表等組合而成并配合使用目的、功能及場所的不同而演變成遙控浮球閥、減壓閥、緩閉止回閥、泄壓 / 持壓閥、水力電動控制閥、定水位閥、水泵控制閥、緊急關閉閥等。建議 DN450 以下選用隔膜式 DN500 以上選用活塞式。

工作原理

水力控制閥都是以上下游壓力差△ P 為動力，由導閥控制，使隔膜（活塞）液壓式差動△ P 操作，完全由水力自動調節，從而使主閥閥盤完全開啟或完全關閉，或處于調節狀態。

1. 全閉狀：當主閥進口端水壓分別進入閥體及控制室，并且主閥外部之球閥同時關閉，此時主閥處于全閉狀態；

2. 全開狀態：當主閥外部之球閥全開后，此時控制室內水壓全部被排到大氣或下游低壓區時，所以主閥呈現全開狀態；

3. 浮動狀態：調節主閥外部之球閥開度，使水流過針閥與球閥之間水流達到平衡，此時主閥處于浮動狀態。

主要零部件材料

序號	名稱	材料
1	閥蓋	灰鑄鐵、球墨鑄鐵、碳鋼、不銹鋼
2	彈簧	彈簧鋼、不銹鋼
3	膜片壓板	球墨鑄鐵
4	膜片	丁腈橡膠
5	閥桿	2Cr13
6	閥瓣	球墨鑄鐵
7	密封墊	不銹鋼
8	密封墊壓板	球墨鑄鐵
9	閥座	不銹鋼
10	閥體	灰鑄鐵、球墨鑄鐵、碳鋼、不銹鋼

序號	名稱	材料
1	閥蓋	灰鑄鐵、球墨鑄鐵、碳鋼、不銹鋼
2	缸套	不銹鋼
3	活塞	球墨鑄鐵
4	密封圈	丁腈橡膠
5	閥桿	2Cr13
6	彈簧	彈簧鋼、不銹鋼
7	閥盤	球墨鑄鐵
8	密封墊	丁腈橡膠
9	閥座	不銹鋼
10	密封壓板	球墨鑄鐵
11	閥板	鑄鐵、球墨鑄鐵、碳鋼

性能特點

1. 自動控制，輕載啟泵：受控制室壓力的影響，在啟動水泵時，主閥緩慢開啟，從而控制了因流量過大而造成水泵負載啟動，同時消除了開泵時的水錘。

2. 安全可靠性高；消除水錘裝置與閥門啟閉動作完全聯鎖同時具有速閉，緩閉以及吸納三種消除水錘措施。

3. 無需操作控制：當水泵啟停時，巧妙地利用閥門兩端的介質及其壓力差作為驅動介質和控制動力，使閥門自動按水泵操作規程的要求進行動作。

公稱壓力	1.0MPa	1.6MPa	2.5MPa
殼體試驗	1.5MPa	2.4MPa	3.75MPa
密封試驗	1.1MPa	1.76MPa	2.75MPa
氣密封試驗	6Bar	6Bar	6Bar
工作溫度	≤ 80℃
適用介質	水及物理、化學性質類似于水的介質

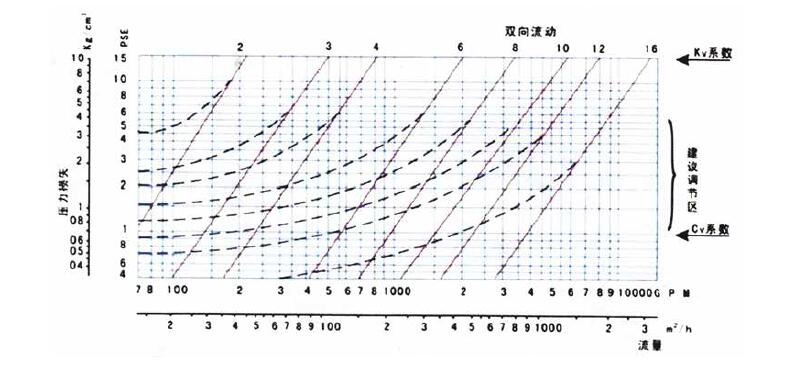

主閥流量曲線圖
